一、 項目基本情況：
交流日期：2025.3.5
需求部門：設備部門
使用人：安全管理人員，車間管理人員，巡檢人員
使用范圍：測試天然氣，氫氣，氮氣，壓縮空氣等氣體輸送管道，閥門，法蘭的泄漏情況
使用儀器：福祿克II905C聲學成像儀
二、項目綜述：
氣體輸送的管道、接口，閥門等部位的泄漏會影響正常生產時間和運營成本，尤其在安全方面是一個較大的隱患。
這在工業企業中是普遍存在的，原始的排查方法多為通過人力巡檢各個管道閥門接口等部位，費時費力，效率低下，而且還不一定能做到全方位排查�，F(xiàn)在借助 福祿克II905C工業聲學成像儀，您的維護團隊可以快速確定各類管道，罐體，閥門，接口的泄漏位置。只需極少的培訓，巡檢人員就可以在他們的日常維護中開始檢查漏氣情況，即使在操作高峰期間也是如此。
該成像儀提供了一種利用聲音找出問題所在位置的新方法。這是一種直觀、易用的工具，它可以辨識泄漏或真空的聲頻，即使是在極其嘈雜的生產環境中也如此。利用聲音通過麥克風陣列時出現的時間延遲來辨別產生聲音的方向，從而確定泄漏位置。 在可見光圖像上以彩色顯示，便于視覺定位。
三、 現場交流測試壓縮空氣儲罐及設備管路

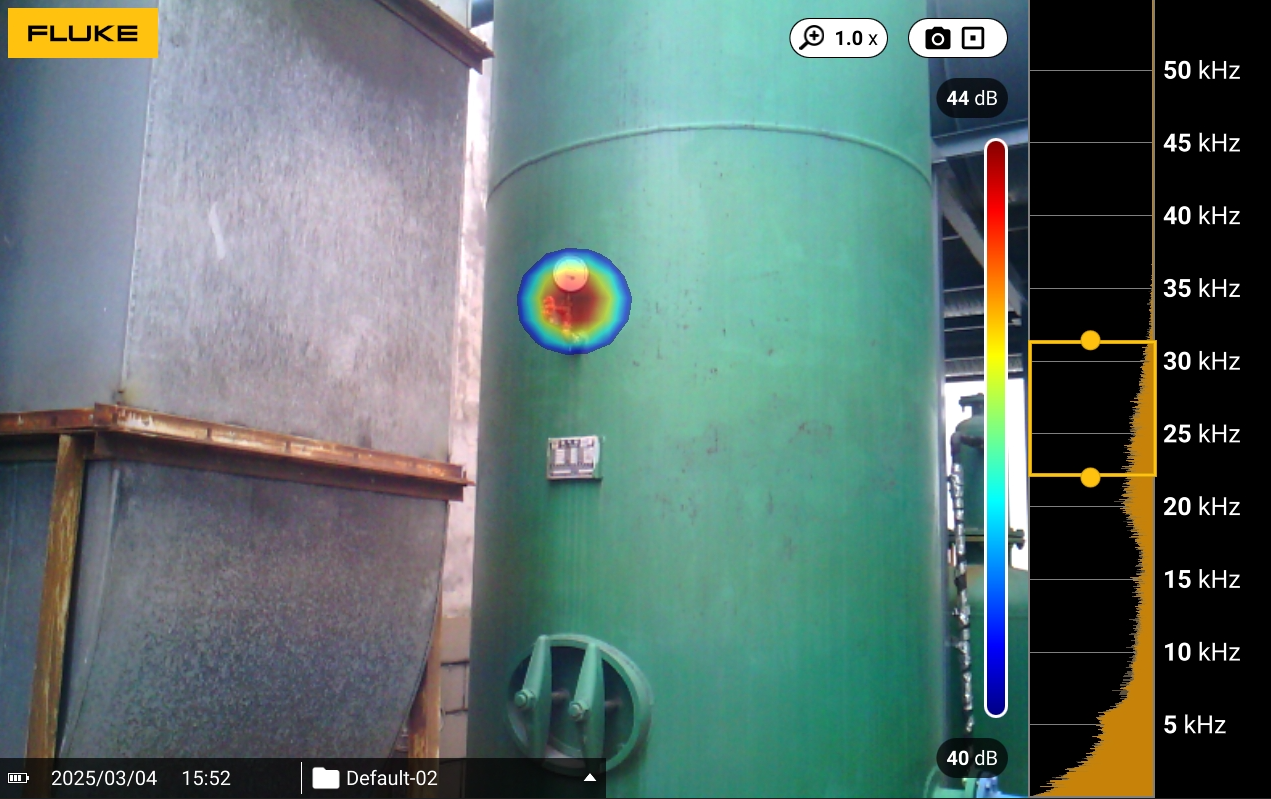

注釋：此壓縮空氣儲罐壓力表部位有明顯泄漏情況

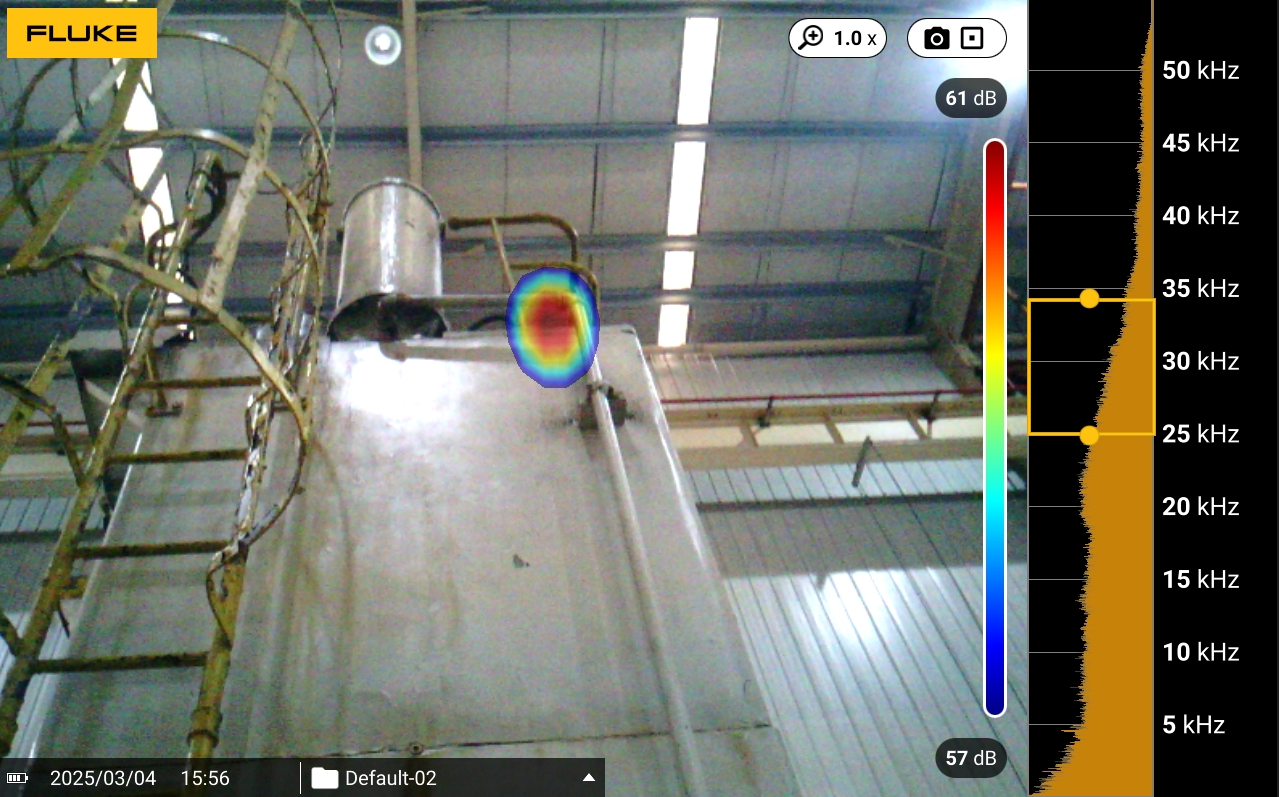

注釋：此閥門位置有明顯泄漏點

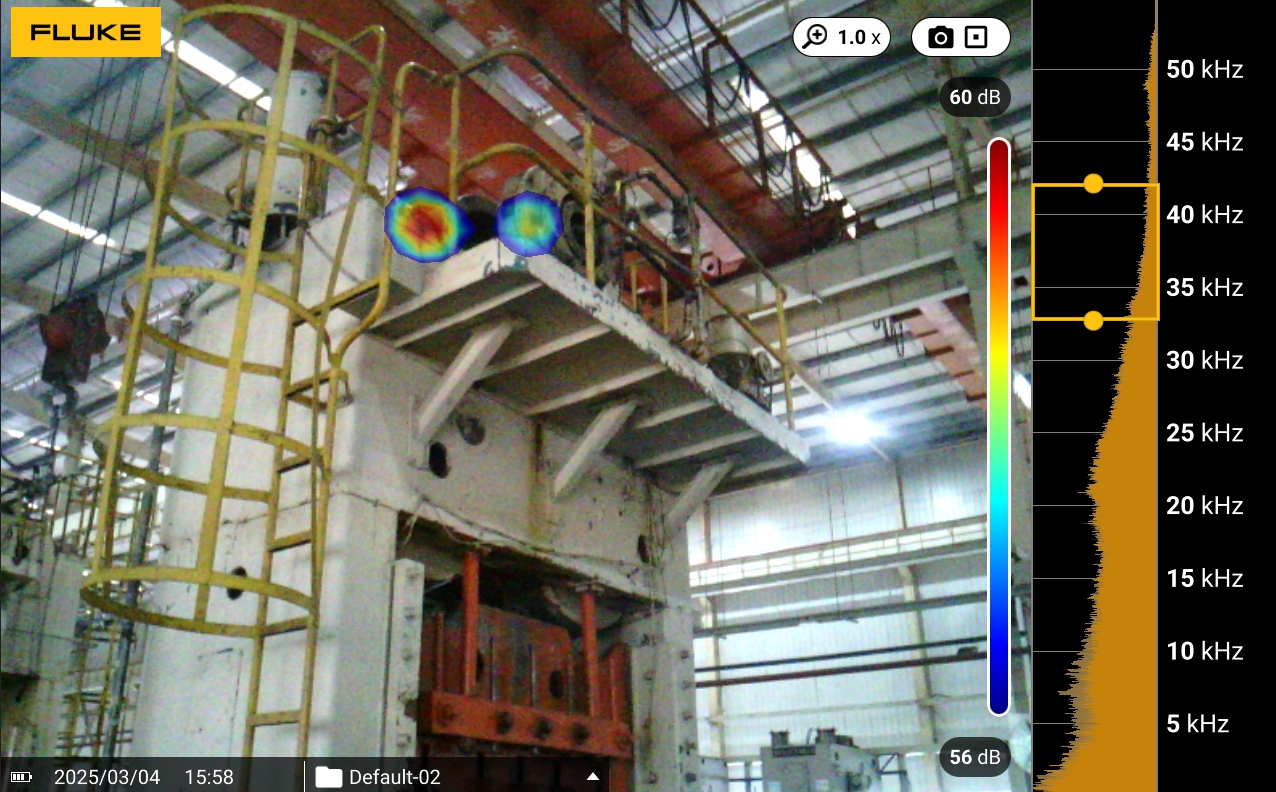

注釋：某車間大型沖壓機壓縮空氣管路有明顯泄漏點

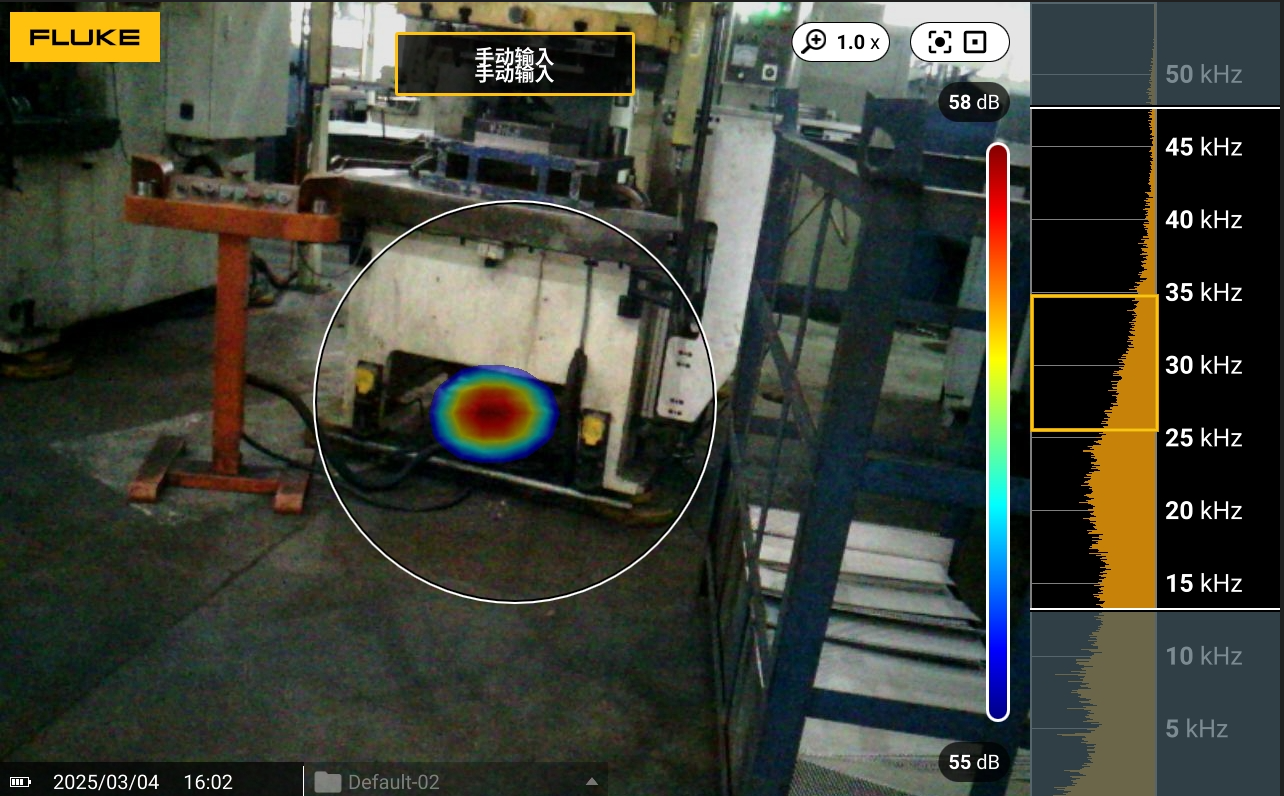

此處有2處泄漏點

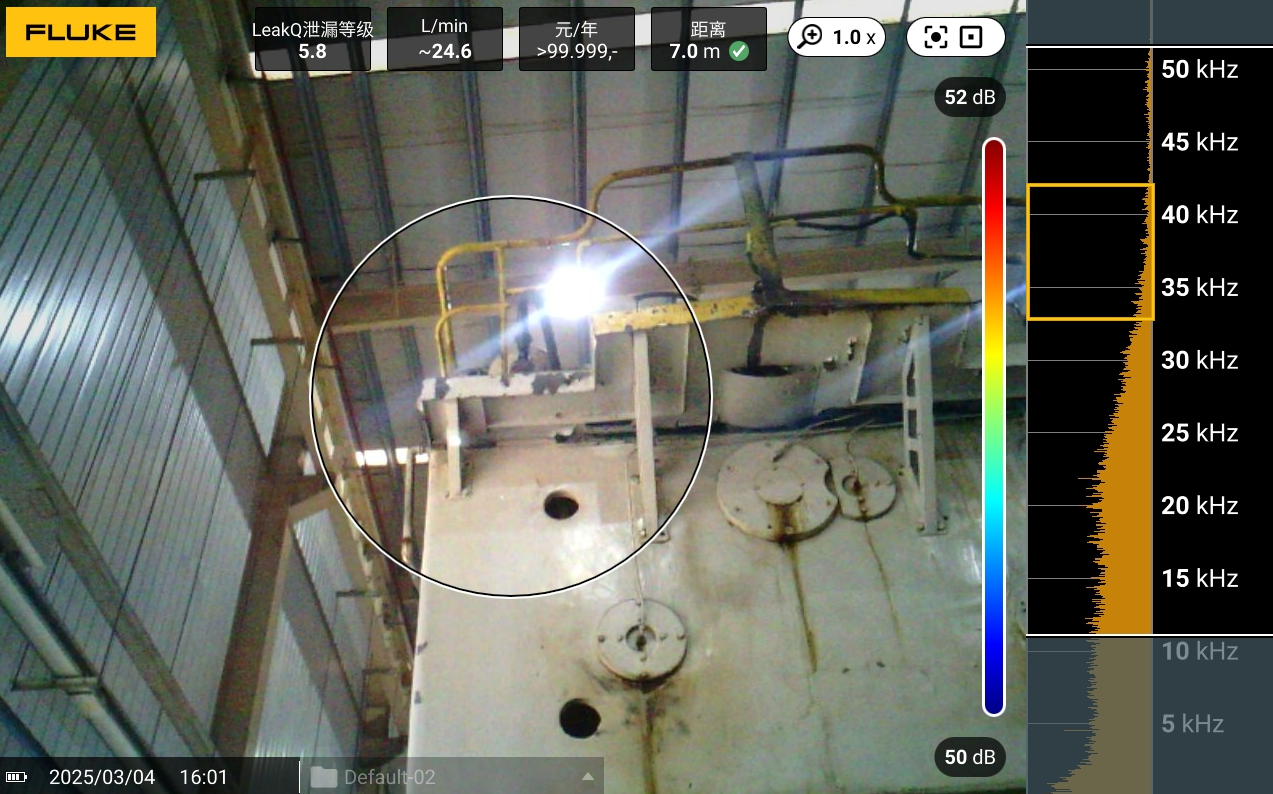

除了檢測泄漏之外，還可以利用公式換算出泄漏等級以及耗損的成本
四、 總結
經過現場測試后II905C聲學成像儀對于氣體泄漏的排查非常準確，讓現場管理人員可以快速而簡單地確定氣體輸送過程中存在的泄漏點，及時
的處置，避免更大的損失，通過部分客戶的應用案例我們得知，使用聲學成像儀：
1、能降低能源成本
2、安全生產監管更到位
3、縮短泄漏檢測時間
4、提升生產線的可靠性
5、使泄漏檢測成為日常維護的一部分
6、幾分鐘之內便可完成團隊培訓
7、現場驗證維修是否有效

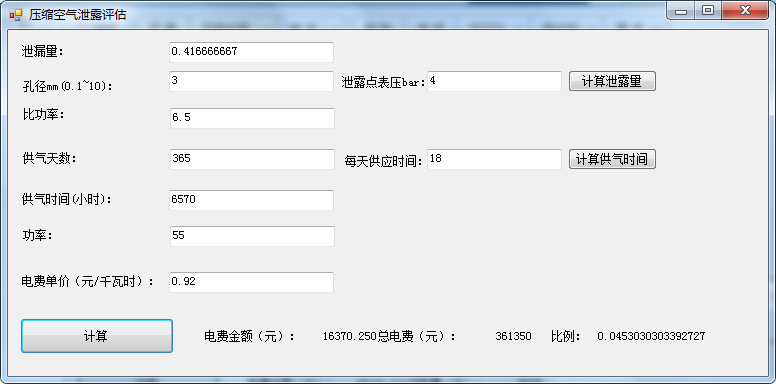

我們來看下氣體泄漏對于電費成本的核算：
計算舉例：55千瓦電機驅動的壓縮空氣管線，壓力0.4MPa，有1個3mm的泄漏孔，企業每度電電費0.92元；設備如果整年全天開啟，每年浪費的電費1.6萬元，占總電費的4.5%。
這僅為1個泄漏點，我們在工廠內可以找到很多這樣的泄漏點，ii905C能夠快速準確的檢測到這些漏點，避免不必要的電費損耗，從而實現工廠的節能降耗。
案例：一臺 100 馬力的空氣壓縮機每年的電費可能高達 20000 美元？ 令人震驚的是，其中多達 30% 的電力因壓縮空氣管道泄漏而被白白浪費掉。許多設施忽視了對于其壓縮空氣系統效率的評估，導致不必要的容量增加。Fluke ii905C 可幫助您發現泄漏，優化能源使用，并降低成本。

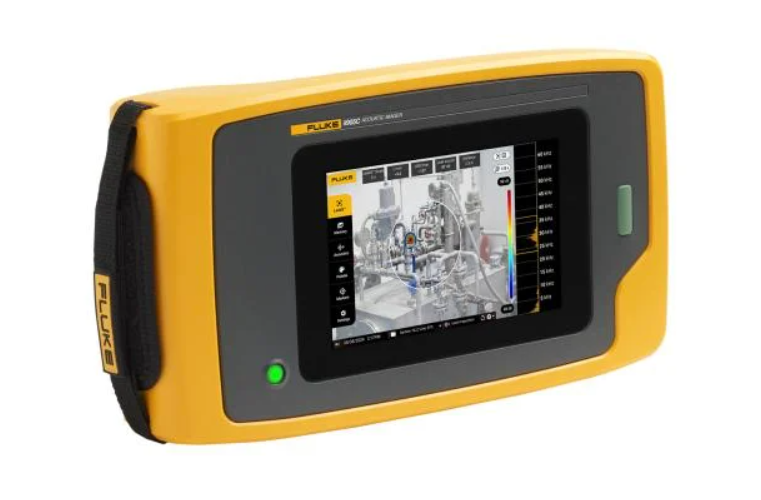

產品主要特點：
l 配備 LeakQ™ 聲學泄漏檢測技術的 Fluke ii905C 聲學成像儀可協助維護團隊高效地檢測、定位和評估氣體和真空泄漏。無論是壓縮空氣系統、管道還是工業設備，F(xiàn)luke ii905C 都能提供有價值的信息，幫助您對運營進行優化。
l 即用設計：Fluke ii905C 開箱即用。其耐用、符合人體工程學的設計確保了操作便捷性，并且配備大尺寸 7" LCD 顯示屏，可清晰地顯示泄漏位置。
l 快速檢測：即使是新手用戶也只需花幾分鐘時間學習即可開始檢測泄漏。該工具可估測泄漏量和成本，包括泄漏距離估測和LeakQ™ 泄漏嚴重度指數（ 1-10 ）估算功能。
l SoundMap™ 疊加：7" LCD 觸摸屏可在視覺圖像上疊加顯示 SoundMap™聲像圖，便于快速發現泄漏位置。
l 直觀界面: 輕松提取指定頻段的泄漏聲音，同時過濾背景噪音。
l 標記和整理：采用圖像和視頻標記、注釋和文件夾確保內容的高效整理。
l 泄漏量：根據泄漏量確定維修工作的優先順序。
l 協作：可利用報告工具與團隊成員和維修人員無縫地分享視覺圖像、標記和注釋。
l LeakQ™ 模式：
l 自動距離估測：當檢測到泄漏時，成像儀將確定到泄漏目標的距離（在顯示屏圓圈內顯示）�；跍y得的 dB SPL 值和距離，屏幕上的 LeakQ等級反映了泄漏量大小。
l 報告：LeakQ 報告工具將 Fluke ii905C 聲學成像儀采集的數據與用戶輸入數據相結合，創建結構清晰且內容詳細的報告。此類報告為維修工提供指導，確認維修后的情況，并記錄檢查過程和結果。
l LeakQ 在線報告工具
l 在本地電腦上安裝的應用程序
l 無泄漏類型選擇（應在捕獲測量時包括在測量中）
l 提供自定義報告模板
