某電器(武漢)工廠Fluke ii900 工業聲學成像儀演示結果分析報告

www.jcdxlaw.com    2021-10-12

經某電器武漢有限公司應邀,武漢永盛科技有限公司的工作人員攜帶型號福祿克II900聲學成像儀,至貴公司,安排至第三車間進行現場生產線壓縮空氣主管道,連接閥以及連接軟管的泄漏排查。現場人員某科長和某工程師陪同。

現場環境嘈雜,管線很多,存在很多的泄漏情況,常規的查找非常耗時,而且效率很低,該成像儀提供了一種利用聲音找出問題所在位置的新方法。是一種直觀、易用的工具,它可以辨識泄漏或真空的聲頻,即使是在嘈雜的生產環境中也如此。利用聲音通過麥克風陣列時出現的時間延遲來辨別產生聲音的方向,從而確定泄漏位置,F(xiàn)截取部分排查結果圖片,相關情況如下:

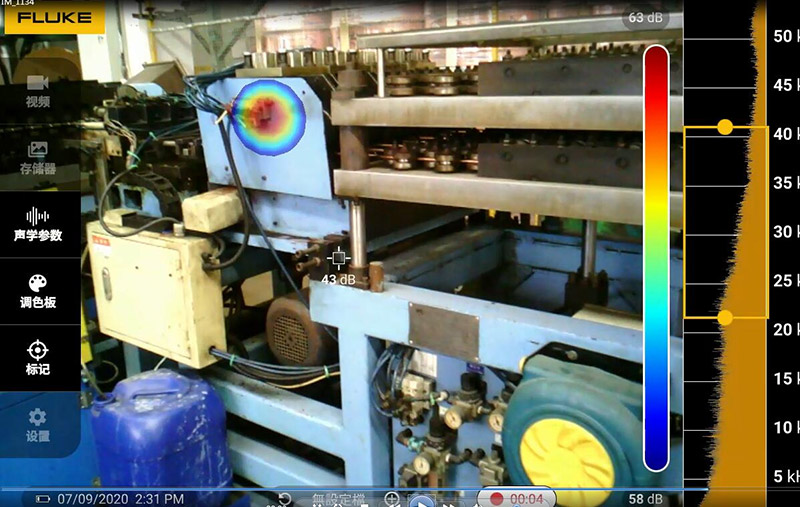

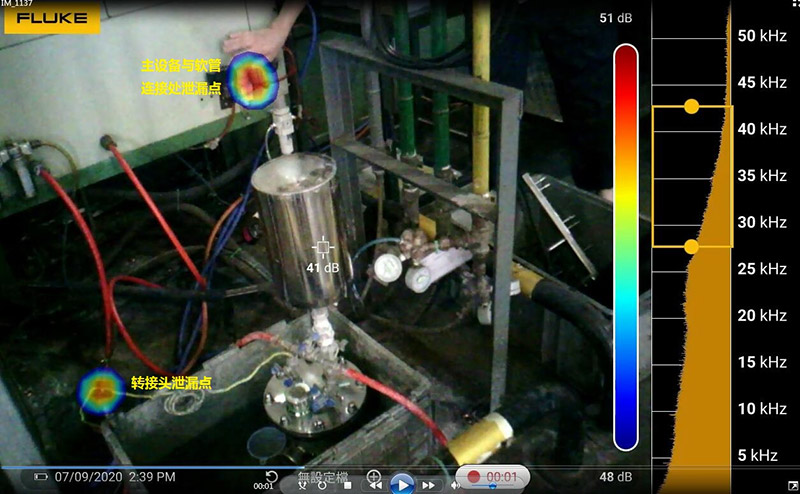

1.主體設備與軟管連接處以及轉接頭泄漏點

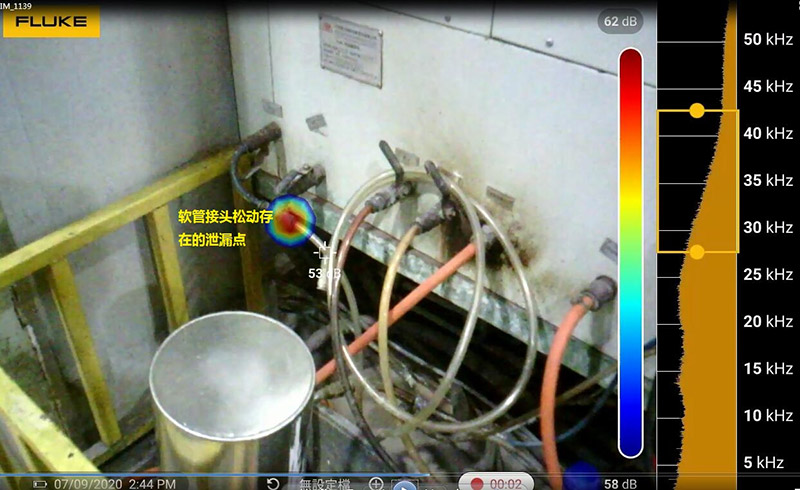

2.軟管接頭松動泄漏

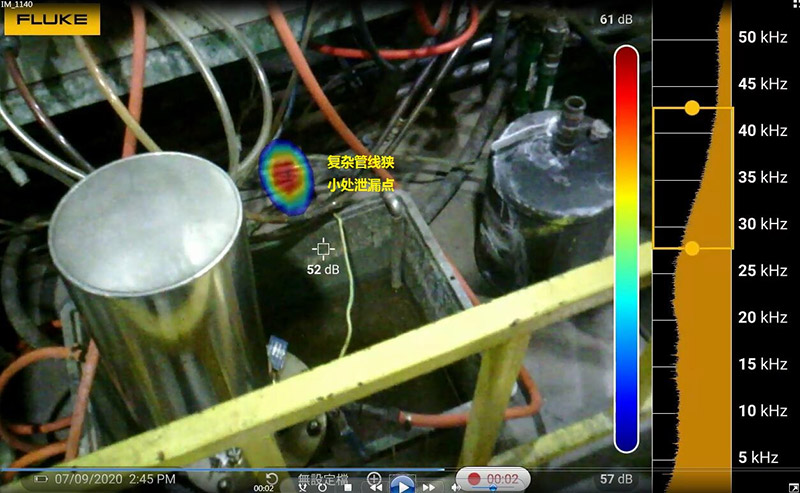

3.復雜軟管處泄漏點

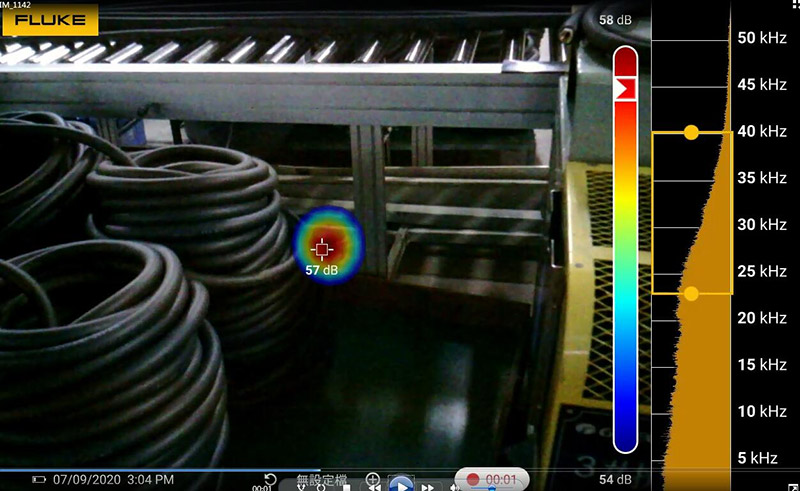

如上述截圖所示,彩色光圈部位為檢測到的泄漏點,清晰明確,一目了然,不管是狹小的夾縫處還是管線交錯的地方都不會遺漏。

通過這次現場排查,可以將看不見的泄漏點展現為直觀的圖片,準確性,高效性,方便性都得到了認可,氣體泄漏不僅造成了能源的浪費,而且還會影響設備的使用壽命,給企業帶來一些不必要的費用,還望領導予以重視,泄漏檢查不容忽視。

下面附設備相關介紹:

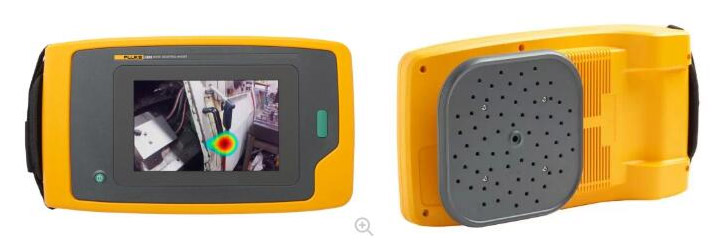

II900聲學成像儀資料介紹

ii900 聲學成像儀原理:壓縮空氣泄漏時,在泄漏點因渦流會產生聲波/超聲波能量,這些能量通過空氣傳遞至聲學成像儀的聲壓傳感器陣列,在顯示屏上以可見光圖像為底、聲波/超聲波能量按照調色板顏色顯示的畫面,從圖像上即可快速對泄漏點進行排查,并可將泄漏點以JEPG照片或MP4視頻格式進行保存。該成像儀提供了一種利用聲音找出問題所在位置的新方法。這是一種直觀、易用的工具,它可以辨識泄漏或真空的聲頻,即使是在嘈雜的生產環境中也如此。利用聲音通過麥克風陣列時出現的時間延遲來辨別產生聲音的方向,從而確定泄漏位置。SoundMap™在可見光圖像上以彩色顯示,便于視覺定位。借助全陣列麥克風,可以輕松地掃描較大范圍的區域,甚至可以從遠處捕獲泄漏點。

II900聲學成像儀可以測多遠

聲學成像儀對于氣體泄漏檢測的靈敏度:700 kPa 下的 150 ml/min 泄漏量,檢測距離為10米。檢測距離與現場的泄漏點大小、聲強和頻段有關,對于壓縮空氣泄漏的檢測距離一般可在10米甚至更遠檢測到。
