在工業生產過程中,溫度是需要測量和控制的參數之一,傳統的接觸式測溫因需要一定的時間才能達到熱平衡,存在測溫的延遲現象,同時受耐高溫材料的限制,不能應用于很高的溫度測量而且容易損壞需經常維護更換, 已經不能夠達到生產工藝的效率需求.從產品來說 FLIR 紅外熱像儀具有測溫的準確性高、穩定性強、成像質量好、效果直觀,堅固耐用 便于攜帶等優點,
一、客戶背景:
湖北平安電工材料有限公司隸屬于湖北平安電工集團公司,創建于 1991 年,是一家集產品研發、生產和銷售為一體的專業化企業.主要產品有云母紙、云母帶、云母板、云母硅晶電熱膜、云母異型制品、無堿玻纖布、有機硅樹脂等七大云母絕緣系列產品.
二、客戶難題:
為保證云母硅晶電熱膜的生產工藝,要求產品在應用過程中,并聯電路正常工作運行,受熱均勻,需對生產產品進項抽樣質檢,而傳統的測溫方式因反應較慢,且不能夠及時發現問題點,無法對產品進行針對性改進
三、現場測試:

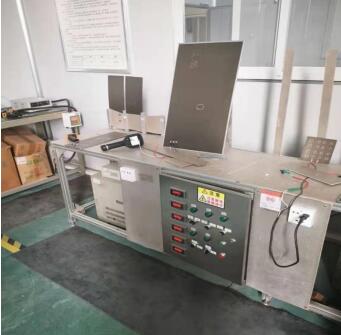

1、質檢室模擬云母硅晶電熱膜在通電工作情況下,檢驗其產品的穩定性.

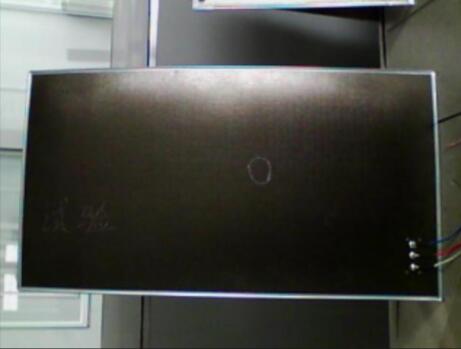

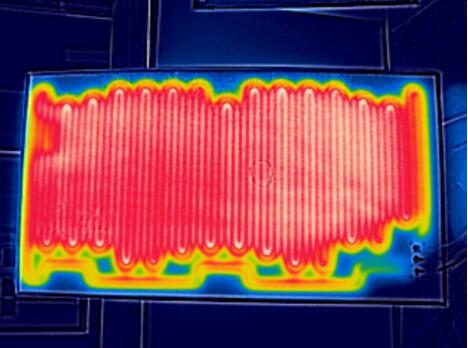

2、使用紅外熱像儀檢驗云母硅晶電熱膜在工作中的受熱是否均勻通過熱成像儀可以非常直觀的看到被測物體的高溫,低溫,及框選區域的平均溫度值,另外可以設置高低溫報警,及時發現問題點.

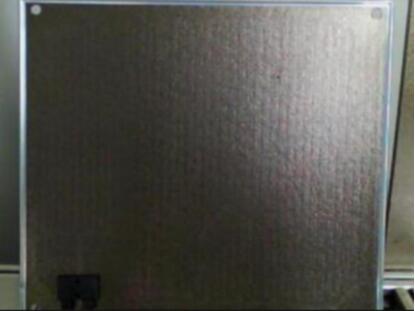

3、使用紅外熱成像儀檢測云母硅晶電熱膜工作中并聯電路是否正常運行

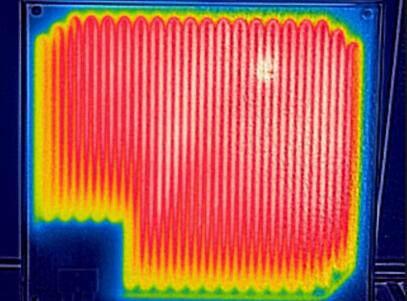

使用紅外熱成像儀可以清晰的看到云母硅晶電熱膜在工作時,并聯電路的運行情況,顏色越亮溫度越高,顏色越暗溫度越低,通過上面熱圖可以看出亮點相比并聯電路其他區域溫度要高很多,經檢驗,此處并聯電路為短路點,虛接導致高溫,當你能看到問題所在,解決方案就清晰可現.
四、FLIR TOOLS 軟件分析

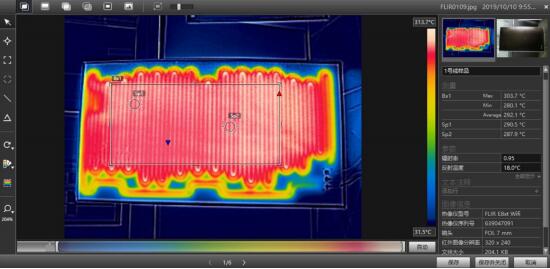

FLIR Tools是一款功能強大的軟件,使您能夠快速導入編輯分析圖像,并將這些圖像轉換為專業PDF檢測報告.它是向客戶或決策者展示您通過FLIR熱像儀發現的問題并快速獲得維修"許可"的有效方式.這款應用程序使您能夠:熱調諧電平和跨度,更改調色板或者調整發射率、反射溫度等參數.在FLIR Tools中可進行操作包括以下示例:
搜索圖像時應用過濾器.
在任何紅外圖像上布置、移動測量工具,并調整其大小.
組合和拆分文件..
創建所選圖像的PDF 圖像層.
向圖像層添加頁眉、頁腳和徽標.
創建所選圖像的PDF報告.
向報告添加頁眉、頁腳和徽標.
使用固件更新熱像儀.
將圖像從熱像儀導入計算機

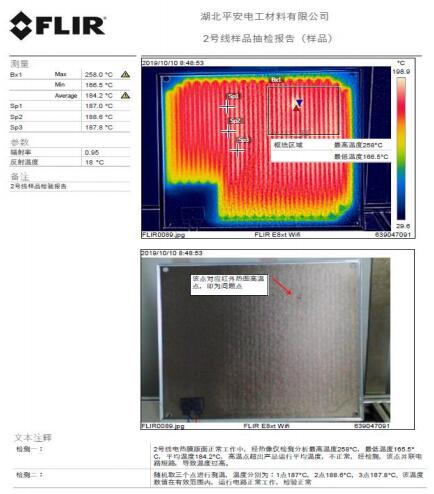

五、創建Adobe PDF 報告
1. 在庫選項卡上,選擇要包括在報告中的圖像.
2. 右鍵單擊單個或多個圖像并選擇創建報告.此時將顯示報告選項卡.
3. 在此階段,您可以選擇執行下列操作之一:
將一組圖像、可見光圖像或文本注釋拖至報告中.
將單個圖像、可見光圖像或表格拖至報告中.
在報告中對頁面重新排序.
在報告中使用文本框輸入文本.
創建和編輯文本注釋.
編輯圖像說明.
在報告中添加和編輯頁眉或頁腳.
移動和刪除報告中的圖像、可見光圖像、文本注釋和表格.
重新調整報告中圖像的大小.
更新紅外圖像中的測量,并在結果表中看到即時更新.
縮放報告頁.
向報告中的圖像或任何其他對象添加箭頭標記.
雙擊即可編輯報告中的圖像.
4. 在"將PDF 另存為"對話框中,選擇位置并鍵入文件名.,點擊確定
